Что такое спортивное ориентирование?
Спортивное ориентирование – это вид спорта, когда при помощи карты и компаса нужно преодолеть определенный маршрут (по лесу, парку, и даже по городу), при этом найти спрятанные на дистанции контрольные пункты (КП).
Спортсмены могут передвигаться бегом, на велосипедах, автомобилях.
Вот две наиболее популярные дисциплины в спортивном ориентировании:
Спортсмены могут передвигаться бегом, на велосипедах, автомобилях.
Вот две наиболее популярные дисциплины в спортивном ориентировании:
- Бег в заданном направлении (зАданка): здесь нужно двигаться строго по указанному маршруту и последовательно брать КП. Подходит для новичков.
- Ориентирование по выбору: в этом случае спортсмен сам решает, как он побежит и какие КП возьмет. Здесь надо хорошо оценивать свои силы, чтобы максимально взять все возможные КП и успеть вернуться на финиш.
Компас. Как он работает?
Наверное, вы уже поняли, что в ориентировании без компаса никак.
Компас — это прибор для определения сторон горизонта (север, юг, восток, запад) и ориентирования на местности.
Есть разные виды компасов:
Принцип работы магнитного компаса: Магнитная стрелка свободно вращается, и её намагниченный конец всегда поворачивается к северному магнитному полюсу Земли.
Особенности компаса для ориентирования.
Для спортивного ориентирования компас должен иметь ряд особенностей:

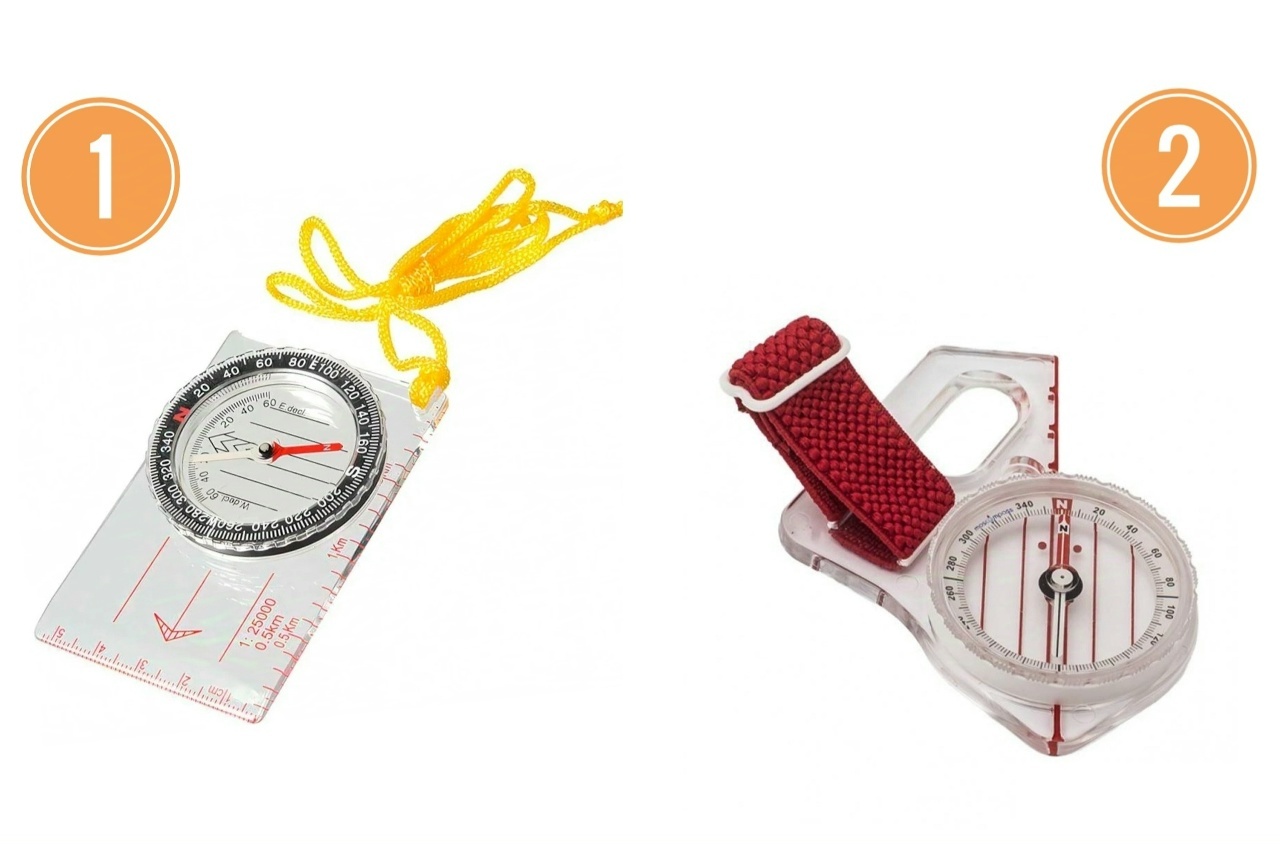

Обычно выделяют планшетный (1) и напалечный (2) компасы:
Компас — это прибор для определения сторон горизонта (север, юг, восток, запад) и ориентирования на местности.
Есть разные виды компасов:
- магнитные (жидкостные, компасы Адрианова),
- гироскопические (указывают на географический север),
- электронные и цифровые (GPS/ГЛОНАСС).
Принцип работы магнитного компаса: Магнитная стрелка свободно вращается, и её намагниченный конец всегда поворачивается к северному магнитному полюсу Земли.
Особенности компаса для ориентирования.
Для спортивного ориентирования компас должен иметь ряд особенностей:
- стрелка компаса должна быстро стабилизироваться и не вибрировать при движении, для этого ее помещают в капсулу со специальной жидкостью.
- прозрачная основа компаса с нанесением параллельных линий с юга на север для работы с картой (ориентирование карты).
- прозрачная вращающаяся шкала с градусами (360°).
- специальные метки для подсчета расстояния на карте.
Обычно выделяют планшетный (1) и напалечный (2) компасы:

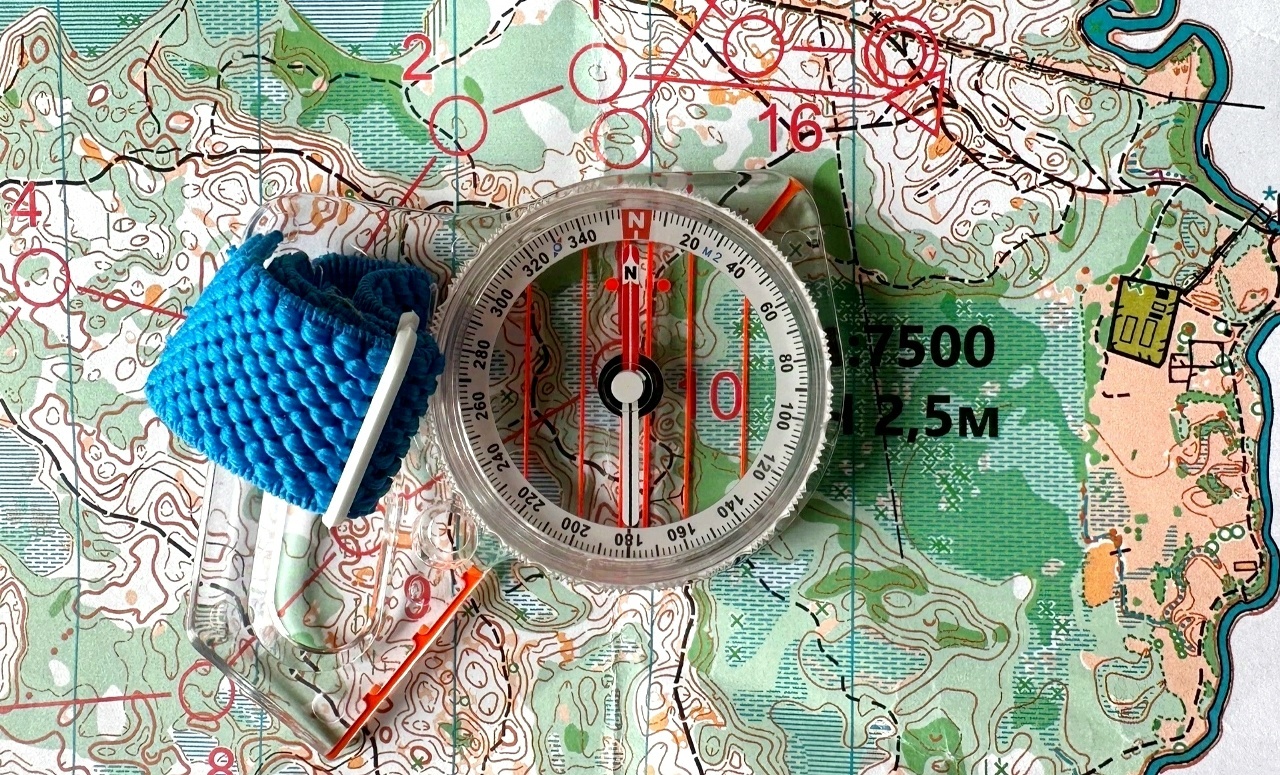

Как ориентировать карту по компасу
Для того, чтобы сориентировать карту с помощью компаса, необходимо:
Сориентировав карту, вы сможете соотнести её с местностью. Главное не перепутайте концы стрелки компаса, чтобы избежать ошибки в 180 градусов. Это распространенная ошибка даже среди опытных ориентировщиков.
- Расположить компас на карте.
- Вращать карту до тех пор, пока направление магнитной стрелки не будет совпадать с направлением линий на карте, ведущих с юга на север. А стрелка, указывающая на север должна совпасть с севером на шкале компаса.
Сориентировав карту, вы сможете соотнести её с местностью. Главное не перепутайте концы стрелки компаса, чтобы избежать ошибки в 180 градусов. Это распространенная ошибка даже среди опытных ориентировщиков.
Азимут
Конечно, не всегда наш путь лежит ровно на север, запад, юг или восток. Как найти нужное направление?
В этом нам поможет азимут - угол между направлением на север и нужным нам направлением, отсчитанный по часовой стрелке.

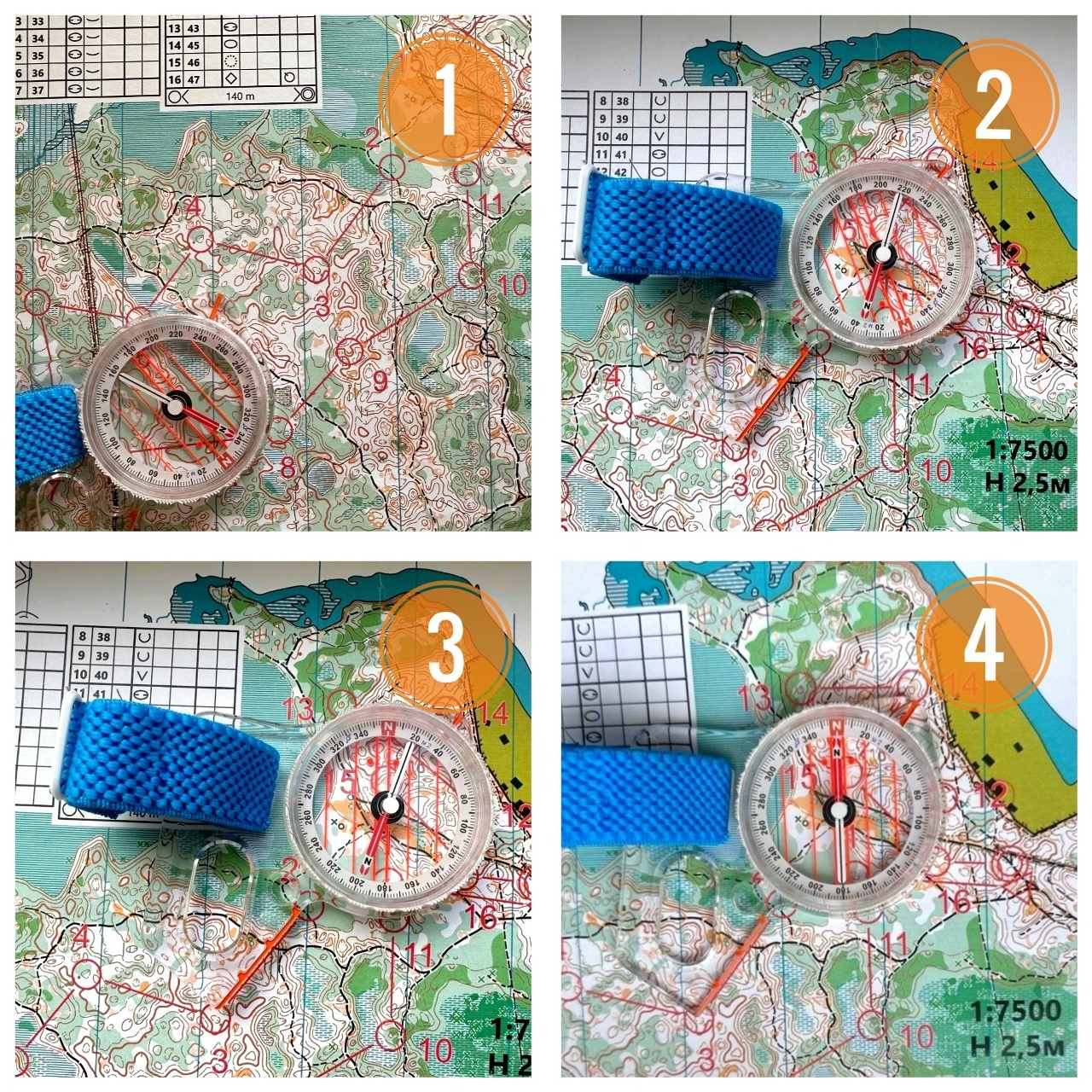

Чтобы определить азимут с помощью компаса для ориентирования:
В этом нам поможет азимут - угол между направлением на север и нужным нам направлением, отсчитанный по часовой стрелке.
Чтобы определить азимут с помощью компаса для ориентирования:
- Расположите компас на карте.
- Направьте край пластины компаса по направлению движения к нужному объекту (на примере от п2 до п3).
- Не сдвигая пластины, вращайте колбу до тех пор, пока нанесенные на ее нижнюю сторону линии не станут параллельны линиям карты, указывающим на север, а нулевая отметка шкалы будет направлена в сторону севера.
- Линия пластины компаса будет показывать на шкале значение нашего азимута (азимут -220 градусов).
Для расширения кругозора!
Магнитные полюса Земли, на которые ориентируется стрелка компаса не совпадают с географическими (точки, через которую проходит ось вращения нашей планеты). Угол разницы между ними называют магнитным склонением. Это значение непостоянно и меняется из-за движения магнитного поля Земли.
Для точной навигации, особенно с компасом, необходимо учитывать значение магнитного склонения. Магнитометры в смартфонах автоматически вносят поправку с учётом смещения магнитного полюса Земли. При использовании обычного компаса существуют соответствующие калькуляторы для внесения поправок.
Обычно в нашем регионе на соревнованиях по спортивному ориентированию значение магнитного склонения не учитывают.
Как измерять расстояние на карте с помощью компаса
Как мы с вами уже говорили, одной из особенностью компаса для ориентирования является наличие линейки на его корпусе. Она-то и поможет нам найти расстояние между двумя объектами, просто приложив линейку к этим объектам. А затем, высчитываем расстояние с учетом масштаба карты.
Например: если масштаб карты 1:7500, то 1 см на линейке компаса равны 75 м. Замеряем количество сантиметров между объектами и рассчитываем расстояние.
Но как спортсмены определяют пройденное расстояние на местности? Все просто - они считают количество шагов, а точнее пар. Теперь, зная длину своих двух шагов и количество пар, не сложно рассчитать расстояние, которое пробежал спортсмен.
Но как спортсмены определяют пройденное расстояние на местности? Все просто - они считают количество шагов, а точнее пар. Теперь, зная длину своих двух шагов и количество пар, не сложно рассчитать расстояние, которое пробежал спортсмен.

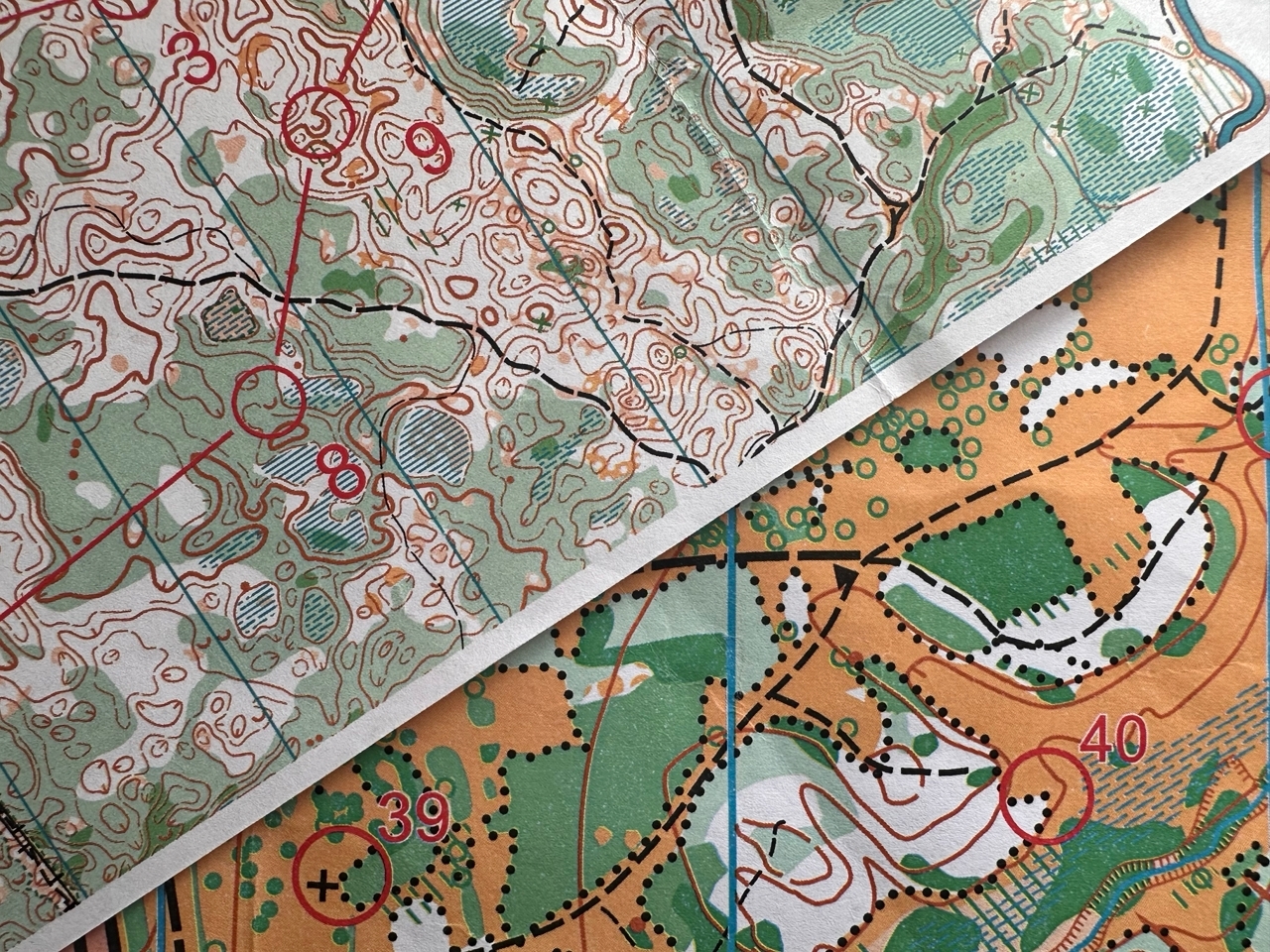

Символы на спортивных картах
Символы на спортивных картах обычно наглядны. Для удобства каждую группу объектов обозначают определенным цветом.
- Коричневым цветом изображаются формы рельефа - бугорки, ямки, овраги и обрывы.
- Синим цветом изображаются водные объекты.
- Черным цветом – камни, скалы, пещеры и все искусственные сооружения.
- Желтым и зеленым цветом изображается растительность - желтым открытые места (поляны), зеленым - трудно проходимые (густой лес).
- Белым цветом изображается лес, по которому легко бежать.
- Красным (или фиолетовым) цветом изображается дистанция - старт, пункты, финиш и тд.
Детальнее ознакомиться со знаками для спортивных карт вы можете тут.
Кроме самих символов, на карте должен быть указан масштаб, фамилия рисовщика, расстояние между горизонталями.
Важно помнить!
Карту рисует человек, и каждая карта получается по-своему индивидуальной, в зависимости от того, как рисовщик увидел тот или иной объект.
К тому же, объекты могут со временем пропадать или появляться, поэтому на каждой карте пишут год ее обновления. Если у вас на руках прошлогодний вариант, надо иметь в виду, что могут быть неточности (появились или исчезли корч, тропинка, ямка и тд).
Детали рельефа на карте
Рельеф образуется оврагами, ямками, бугорками, промоинами и тд. Формы рельефа разнообразны, и для их обозначения нет одного единого условного знака. Вместо этого используют горизонтали - это линии на карте, которые соединяет все точки земной поверхности с одинаковой высотой над уровнем моря (рис.1). Иногда, горизонтали называют еще «линии высот». Чем чаще горизонтали расположены друг к другу на карте. тем круче гора или наоборот обрыв.

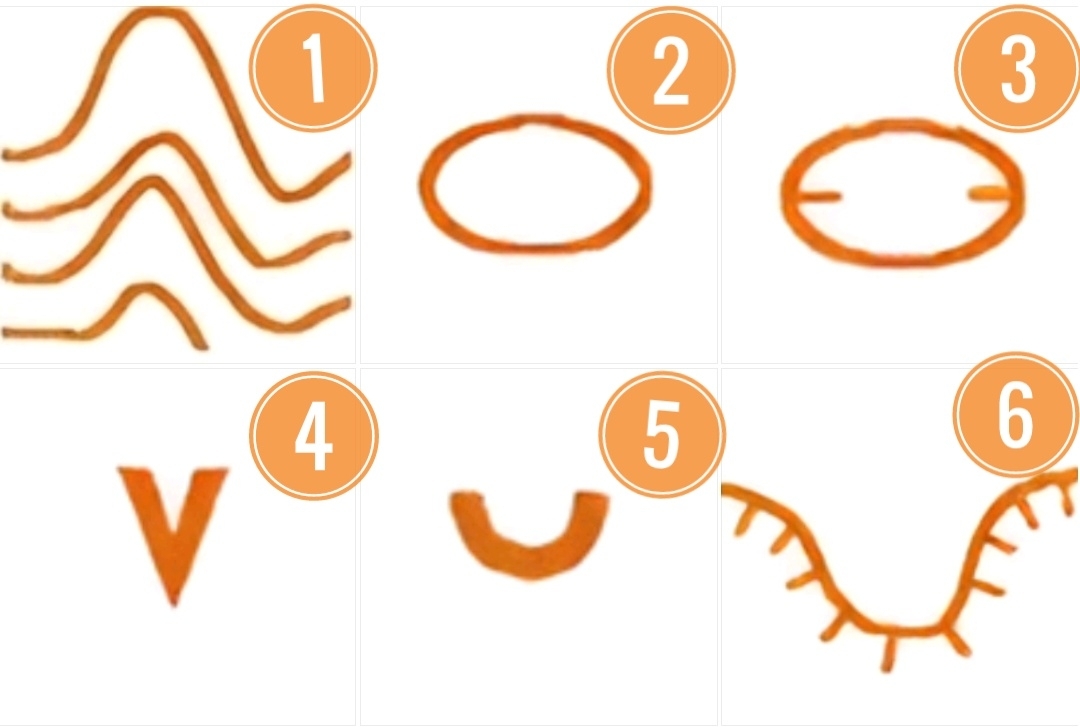

Бугорок (рис.2) и яма (рис.3) изображаются в виде замкнутых овальных или круглых горизонталей, вложенных друг в друга. Чтобы отличить возвышенность (бугор) от впадины (ямы), к горизонталям добавляются бергштрихи — короткие черточки, указывающие свободным концом направление спуска (указывает, куда течет вода).
Если на изображении бугорка и ямки горизонталь показана пунктиром. Значит высота (или глубина) этих объектов рельефа невелика.
Если на изображении бугорка и ямки горизонталь показана пунктиром. Значит высота (или глубина) этих объектов рельефа невелика.
Воронка (рис. 4) - яма с четкими крутыми краями. Воронки с другими формами кроме круга, должны быть показаны горизонталями. Минимальная глубина от окружающей поверхности 1 м.
Маленькая впадина, микроямка (рис.5) - мелкая естественного происхождения впадина, яма. Минимальная глубина от окружающей поверхности 1 м.
Маленькая впадина, микроямка (рис.5) - мелкая естественного происхождения впадина, яма. Минимальная глубина от окружающей поверхности 1 м.
Знак обрыва (рис.6) — это горизонталь с множеством бергштрихов. Зубцы показывают вниз. Чем длиннее зубцы, тем выше обрыв.
Легенда
Всем вам известна легенда на топографических картах - это таблица или список с пояснениями всех условных знаков, цветов и символов, используемых на карте.
На картах для спортивного ориентирования такой нет, она заменяется легендой контрольных пунктов.
Такая легенда помогает определять местоположение контрольных пунктов. Легенда КП (описание расположения КП) изображается специальными символами в виде таблицы.

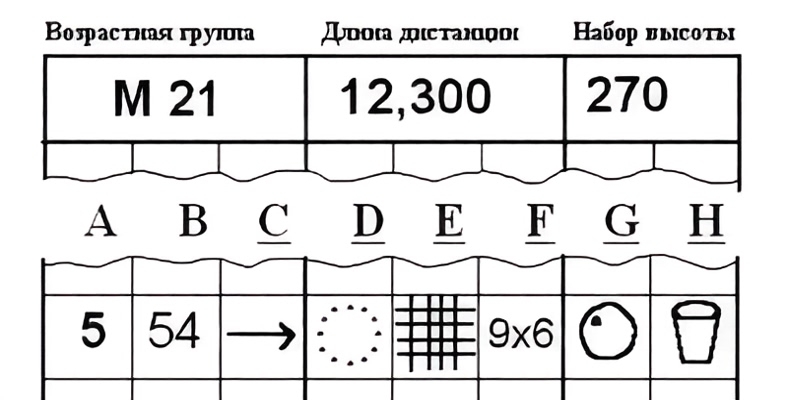

Обычно таблица выглядит следующим образом:
Столбец A — Порядковый номер прохождения КП. Если соревнование вы сами выбираете порядок прохождения - столбик будет пустой.
Столбец B — Код КП.
Столбец C — Уточнение объекта, когда внутри контрольного круга есть несколько похожих объектов. Например: «юго-восточный бугор» среди нескольких бугров.
Столбец D — Объект, к которому привязан КП. Например: поляна, камень, ручей.
Столбец E — Внешний вид. Дополнительная информация об объекте (если нужно). Например, заросший овраг; разрушенный забор.
Столбец F — Размеры / Комбинации / Изгиб. Размер указывается, если объект на карте внемасштабный. Также используется для знаков «пересечение», «соединение» (тропинок), а также «изгиб» (ручья).
Столбец G — Расположение красно-белой призмы относительно объекта. Пример: «с западного угла (внутри) <•», «у западного подножия •o».
Столбец H — Прочая информация. Что ещё полезно знать: есть ли пункт первой помощи или вода.
Подробнее с описанием легенд можно ознакомиться тут.
Столбец B — Код КП.
Столбец C — Уточнение объекта, когда внутри контрольного круга есть несколько похожих объектов. Например: «юго-восточный бугор» среди нескольких бугров.
Столбец D — Объект, к которому привязан КП. Например: поляна, камень, ручей.
Столбец E — Внешний вид. Дополнительная информация об объекте (если нужно). Например, заросший овраг; разрушенный забор.
Столбец F — Размеры / Комбинации / Изгиб. Размер указывается, если объект на карте внемасштабный. Также используется для знаков «пересечение», «соединение» (тропинок), а также «изгиб» (ручья).
Столбец G — Расположение красно-белой призмы относительно объекта. Пример: «с западного угла (внутри) <•», «у западного подножия •o».
Столбец H — Прочая информация. Что ещё полезно знать: есть ли пункт первой помощи или вода.
Подробнее с описанием легенд можно ознакомиться тут.
Привязка
Привязки - видимые ориентиры, позволяющие нам однозначно определить свое местоположение на карте.
Среди множества ориентиров есть те, глядя на которые, мы определяем, в какой точке карты находимся. Иначе говоря, зная соответствие ориентиров на местности и на карте, мы «привязываем» свое местоположение к карте относительно видимых ориентиров.
Привязками могут быть тропинки, дорожки, канавы, ЛЭП, края полей, поляны, пашни, заводские трубы, водонапорные башни, обелиски, колодцы и т.д.
Среди множества ориентиров есть те, глядя на которые, мы определяем, в какой точке карты находимся. Иначе говоря, зная соответствие ориентиров на местности и на карте, мы «привязываем» свое местоположение к карте относительно видимых ориентиров.
Привязками могут быть тропинки, дорожки, канавы, ЛЭП, края полей, поляны, пашни, заводские трубы, водонапорные башни, обелиски, колодцы и т.д.
Траверс
Траверс - это подъём или спуск по склону не прямо вверх/вниз, а зигзагом для преодоления крутого участка.
Опережающее чтение карты
Это мысленное моделирование предстоящего пути по карте (опорные ориентиры, микрорельеф, развилки) до того, как спортсмен физически окажется на этом участке. Техника позволяет избежать остановок, предвидеть местность и выбирать оптимальный маршрут в условиях максимального темпа.
Попутный ориентир
Попутный ориентир — это хорошо заметный объект или элемент рельефа, расположенный вдоль вашего маршрута следования между точкой старта и конечной целью. Он служит для подтверждения правильности выбранного пути, контроля пройденного расстояния и поддержания темпа без сверки с картой.
Это могут быть: дороги, просеки, реки, ручьи, линии электропередач, хребты или лощины. Они позволяют двигаться вдоль них на высокой скорости, не боясь отклониться от курса. Отдельные вышки, приметные огромные камни, перекрестки троп, мосты или вершины холмов. Использование таких ориентиров позволяет «привязываться» к местности при движении.
Это могут быть: дороги, просеки, реки, ручьи, линии электропередач, хребты или лощины. Они позволяют двигаться вдоль них на высокой скорости, не боясь отклониться от курса. Отдельные вышки, приметные огромные камни, перекрестки троп, мосты или вершины холмов. Использование таких ориентиров позволяет «привязываться» к местности при движении.
Грубое и точное ориентирование
Грубое и точное ориентирование — это две взаимосвязанные тактики передвижения на местности. Грубое ориентирование используют для быстрого движения по крупным линейным объектам (дорога, река, ЛЭП), а точное — для безошибочного выхода к конкретным, мелким целям с помощью компаса и детального чтения карты.
На практике маршрут строится по цепочке: от грубого ориентирования (быстрый перегон по азимуту к заметному объекту) к точному (выход по микро-ориентирам к цели.
На практике маршрут строится по цепочке: от грубого ориентирования (быстрый перегон по азимуту к заметному объекту) к точному (выход по микро-ориентирам к цели.
